Usei no caso uma capa de DVD que tinha aqui, a de cor preta ficaria melhor mas só tinha branca, então foi ela mesma. rs
1 - Tirei o molde da cavidade usando uma folha A4 e giz de cera, pintando de leve a folha sobre a borda da cavidade.
. . .
quinta-feira, 9 de junho de 2016
FAZENDO TAMPA DO CIRCUITO PARA GUITARRA/BAIXO USANDO CAPA DE DVD
Usei no caso uma capa de DVD que tinha aqui, a de cor preta ficaria melhor mas só tinha branca, então foi ela mesma. rs
1 - Tirei o molde da cavidade usando uma folha A4 e giz de cera, pintando de leve a folha sobre a borda da cavidade.
. . .
FOOTSWITCH CASEIRO PARA VAMP 2 - ALCIMAR RAMOS
Construí esse Foot Para meu Vamp 2, pode ser feito em qualquer modelo do Vamp.
Se você tiver prática em solda, pode fazê-lo em poucos minutos desde que já possua o material.
Gastei menos de R$ 50,00 com o material, deixarei aqui o máximo de informações possíveis, qualquer coisa só deixar um comentário que terei o prazer em ajudá-lo.
Clique AQUI e baixe imagens em alta resolução com todo o esquema.
Abaixo alguns vídeos do foot funcionando perfeitamente.
Usei Botões de fliperama e 2 portas VGA, macho e fêmea, comprados em loja de eletrônica.
Caixa de madeira comprada em lojas de artesanato, e fios de cabos de rede que já possuía em casa.
Cobri ele com adesivo contact azul e transparente em cima, por cima de uma arte que imprimi em uma folha A4 recortada.
Para os furos usei um jogo de serra copo que pode ser usado em uma furadeira comum.
Use um bom ferro de solda, recomendo o Hikari 40W, a solda tem que ser de boa qualidade também recomendo a Cobix 1mm, se você não tiver muita prática, pratique em alguma placa velha e fios.
Se você tiver prática em solda, pode fazê-lo em poucos minutos desde que já possua o material.
Gastei menos de R$ 50,00 com o material, deixarei aqui o máximo de informações possíveis, qualquer coisa só deixar um comentário que terei o prazer em ajudá-lo.
Clique AQUI e baixe imagens em alta resolução com todo o esquema.
Abaixo alguns vídeos do foot funcionando perfeitamente.
Usei Botões de fliperama e 2 portas VGA, macho e fêmea, comprados em loja de eletrônica.
Caixa de madeira comprada em lojas de artesanato, e fios de cabos de rede que já possuía em casa.
Cobri ele com adesivo contact azul e transparente em cima, por cima de uma arte que imprimi em uma folha A4 recortada.
Para os furos usei um jogo de serra copo que pode ser usado em uma furadeira comum.
Use um bom ferro de solda, recomendo o Hikari 40W, a solda tem que ser de boa qualidade também recomendo a Cobix 1mm, se você não tiver muita prática, pratique em alguma placa velha e fios.
Criação De um Footswitch para ZOOM G1Xon
Esse material é complementar aos meus vídeos postados no youtube sobre a criação do Footwitch.
Os videos estão no final do post e os links com as imagens em alta qualidade estão AQUI.
Olá a todos, estou criando esse Foot para facilitar o uso da ZOOM G1Xon, para não precisar abaixar para ativar/desativar Looper, bateria e outras funções.
Pretendo trazer todos os botões para fora inclusive o potênciometro de valores dos parâmetros para poder fazer exatamente tudo com o pé.
Isso dará um total de 11 pedais no Footswitch e terei que soldar 14 fios no pedal para trazer esses botões para fora, por isso escolhi usar uma porta VGA que possui 15 terminais.
Bem vamos lá, analizando a pedaleira por dentro e por fora vi que o melhor local para colocar uma porta VGA seria do lado direito do pedal, ao lado do pedal de expressão.
Com o pedal aberto teremos que remover a placa do pedal de expressão, com cuidado, repare que existe uma marcação nas engrenagens do pedal para poder colocar ela certa no lugar.
Basta remover 3 parafusos e retira-la com cuidado desconectando o cabo.
Aqui será o local onde ficará a porta VGA.
Teremos que remover um pequeno pedaço plástico que passa por ali, ele pode ser removido facilmente com o estilete.
Agora depois de marcar a porta VGA no pedal, com o auxílio de um ferro de solda velho eu fui vazando o plástico com calma até a porta VGA se encaixar nele.

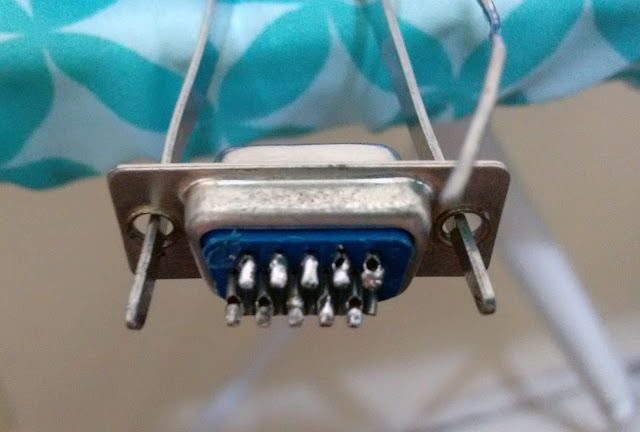

Após isso iremos estanhar a porta VGA com uma pequena gota de solda em cada terminal, se não tiver
prática com soldagem, recomendo treinar em uma placa velha soldando alguns fios, é importante ter um bom ferro de solda e usar uma boa soldam recomendo ferro de solda Hikari e soldas Cobix 1mm.
Agora estanharemos as postas dos fios deixando uma pequena gota de solda neles também pois assim ficará fácil de soldá-los nos terminais da Porta VGA e da Placa do pedal, pois essas gotas de solda se juntarão com a solda já existente nesses locais, usei fios de cabo de rede.
Após soldar os fios na porta VGA fixaremos ela no local com o parafuso e porca dela, coloquei apenas um pois onde ficaria o outro já está o parafuso do pedal, depois colocarei um pequeno parafuso ali só para fixar a porta VGA melhor.
Agora a parte mais chata, que é soldar os fios nos terminais da placa com muito cuidado, treine bastante antes e placas velhas. Para isso fiz algumas imagens com o esquema de adaptação da porta VGA. Veja que já está mostrando o local dos terminais de cada botão do pedal, usaremos um único terra para todos os botões, exeto o potênciometro que tem seu próprio terra.
Feito isso esse será o resultado final
Aqui está o pedal fechado com a porta já fixada com um parafuso para conexão do cabo e outro pequeno apenas para reforçar a fixação.
Em breve a criação do Foot que será algo parecido como a arte abaixo,
Vejam todo o processo tbm em vídeo.
Até breve amigos.
Os videos estão no final do post e os links com as imagens em alta qualidade estão AQUI.
Olá a todos, estou criando esse Foot para facilitar o uso da ZOOM G1Xon, para não precisar abaixar para ativar/desativar Looper, bateria e outras funções.
Pretendo trazer todos os botões para fora inclusive o potênciometro de valores dos parâmetros para poder fazer exatamente tudo com o pé.
Isso dará um total de 11 pedais no Footswitch e terei que soldar 14 fios no pedal para trazer esses botões para fora, por isso escolhi usar uma porta VGA que possui 15 terminais.
Bem vamos lá, analizando a pedaleira por dentro e por fora vi que o melhor local para colocar uma porta VGA seria do lado direito do pedal, ao lado do pedal de expressão.
Com o pedal aberto teremos que remover a placa do pedal de expressão, com cuidado, repare que existe uma marcação nas engrenagens do pedal para poder colocar ela certa no lugar.
Basta remover 3 parafusos e retira-la com cuidado desconectando o cabo.
Teremos que remover um pequeno pedaço plástico que passa por ali, ele pode ser removido facilmente com o estilete.
Agora depois de marcar a porta VGA no pedal, com o auxílio de um ferro de solda velho eu fui vazando o plástico com calma até a porta VGA se encaixar nele.
Após isso iremos estanhar a porta VGA com uma pequena gota de solda em cada terminal, se não tiver
prática com soldagem, recomendo treinar em uma placa velha soldando alguns fios, é importante ter um bom ferro de solda e usar uma boa soldam recomendo ferro de solda Hikari e soldas Cobix 1mm.
Agora estanharemos as postas dos fios deixando uma pequena gota de solda neles também pois assim ficará fácil de soldá-los nos terminais da Porta VGA e da Placa do pedal, pois essas gotas de solda se juntarão com a solda já existente nesses locais, usei fios de cabo de rede.
Após soldar os fios na porta VGA fixaremos ela no local com o parafuso e porca dela, coloquei apenas um pois onde ficaria o outro já está o parafuso do pedal, depois colocarei um pequeno parafuso ali só para fixar a porta VGA melhor.
Agora a parte mais chata, que é soldar os fios nos terminais da placa com muito cuidado, treine bastante antes e placas velhas. Para isso fiz algumas imagens com o esquema de adaptação da porta VGA. Veja que já está mostrando o local dos terminais de cada botão do pedal, usaremos um único terra para todos os botões, exeto o potênciometro que tem seu próprio terra.
Em breve a criação do Foot que será algo parecido como a arte abaixo,
Vejam todo o processo tbm em vídeo.
Até breve amigos.
